Cell
광전효과로 전기를 만드는 반도체 기반의 가장 작은 태양전지 단위입니다.
SOLAR PV SYSTEM
태양광 발전 시스템의
구성과 전력 흐름
태양광 모듈에서 직류 보호, 인버터, 교류 배전·계량과 계통연계로 이어지는 발전 시스템을 설명합니다.

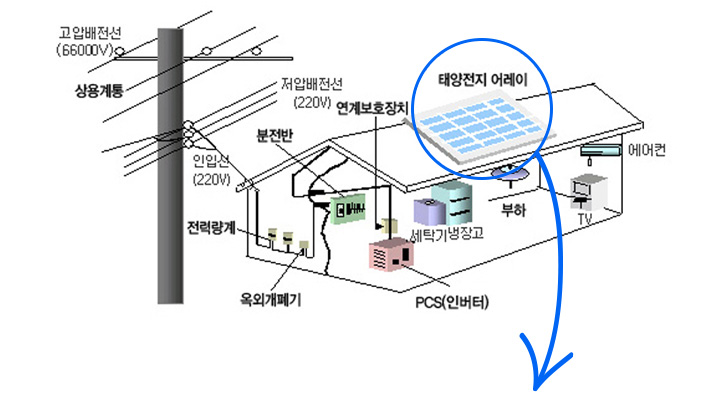

태양광 모듈에서 생산된 직류 전력은 보호·집전설비와 인버터를 거쳐 교류로 변환되고, 배전·변압·계량설비를 통해 사업장 부하 또는 전력계통에 연결됩니다.
ENERGY FLOW ATLAS
빛에서 계통까지 이어지는 전력의 흐름
직류 전력 DC교류 전력 AC운영 데이터
01일사에너지 입력
02모듈·어레이빛 → 직류 전력
03DC 보호·집전직류 회로 보호
04인버터DC → AC 변환
05AC 배전·계량보호·변압·계량
06부하·전력계통사용 또는 공급
07모니터링데이터 수집·진단
- 01일사태양 에너지
일사량과 온도, 음영 조건이 발전 입력을 결정합니다.
- 02모듈·어레이빛 → 직류 전력
태양전지 모듈을 직렬·병렬로 구성해 필요한 전압과 용량을 만듭니다.
- 03DC 보호·집전직류 회로 보호
케이블과 접속·보호기기가 어레이 전력을 모으고 직류 회로를 보호합니다.
- 04인버터직류 → 교류 변환
인버터가 직류 전력을 계통과 부하에서 사용하는 교류 전력으로 변환합니다.
- 05AC 배전·계량보호·변압·계량
차단기, 수배전반과 변압·계량설비가 교류 전력을 안전하게 연결합니다.
- 06부하·전력계통사용 또는 공급
사업모델에 따라 현장에서 사용하거나 계통을 통해 전력을 공급합니다.
- 07모니터링데이터 수집·진단
인버터와 계량 데이터를 수집해 발전 추이와 설비 상태를 확인합니다.
발전·보호·계량·운영을 구성하는 주요 설비

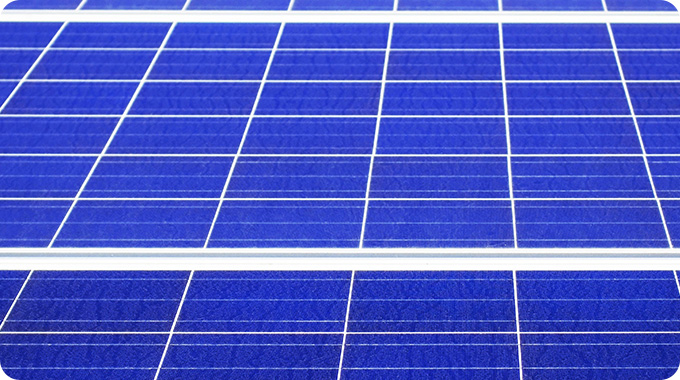

Module
여러 셀을 보호재와 프레임으로 결합한 발전의 기본 단위로, 흔히 태양광 패널이라 부릅니다.

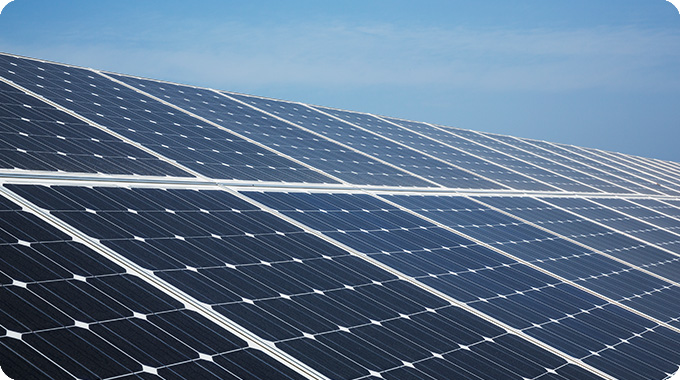

Array
여러 모듈을 직렬·병렬로 연결해 필요한 전압과 용량을 구성합니다.
Inverter
모듈이 생산한 직류 전력을 계통과 설비에서 사용하는 교류 전력으로 변환합니다.
DC Protection
접속·차단·보호기기가 어레이의 직류 전력을 모으고 회로 이상에 대비합니다.
AC Distribution
수배전반, 변압기와 계량설비가 변환된 교류 전력을 안전하게 연결합니다.

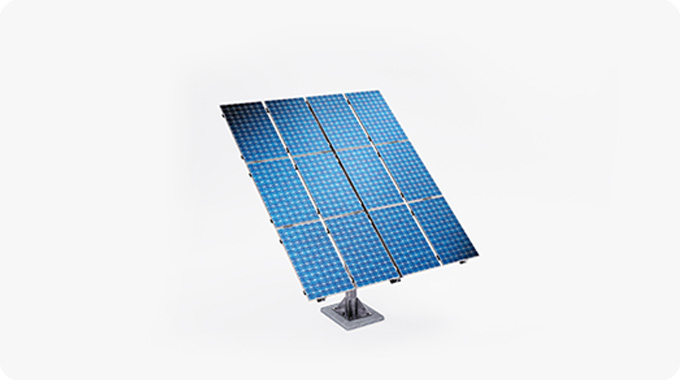

Structure
풍하중·적설하중과 지붕 조건을 고려해 모듈을 안전한 각도와 간격으로 지지합니다.
Monitoring
인버터와 계량 데이터를 수집해 발전 추이와 주요 설비의 운전 상태를 확인합니다.
